磁翻板液位計工作原理圖及其特點介紹

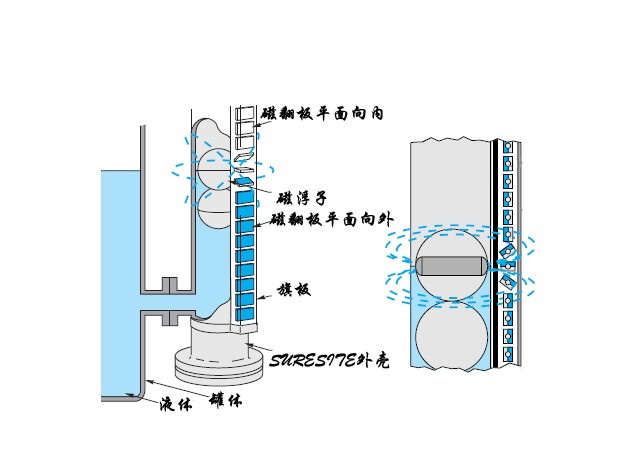

磁翻板液位計由本體(由上、下導管組成)，翻板箱(由紅、白雙色磁性小翻板組成)，浮子(由磁體、頂桿、浮筒組成)等組成，其結構如圖所示，工作原理為:容器內的浮筒(按不同介質和壓力針對研制)，在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本外的翻板翻動并用紅，白顏色來指示液位高度。磁翻板液位計適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。

工作原理

1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現磁翻板液位計液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0~10mA或4~20mA的標準信號輸出，與顯示儀表或計算機連接，達到磁翻板液位計遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現磁翻板液位計報警或限位控制。
